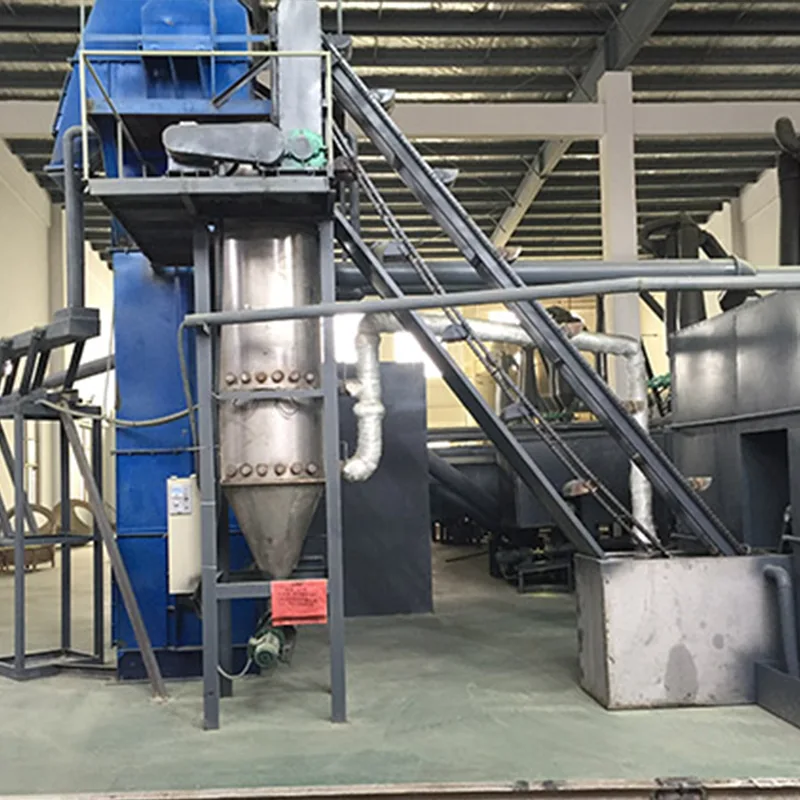

Razumna oprema TBLS

V industriji izdelave materiala za svinčeno-kislinske baterije je tribazični svinčev sulfat (TBLS) ključni dodatek, njegov proizvodni proces pa vključuje več korakov, vključno z reakcijo, filtracijo in sušenjem. Reasonable TBLS Equipment je sistem za spremljanje in nadzor opreme, posebej razvit za proizvodne linije TBLS.

Ta razumna oprema TBLS uporablja programsko opremo za industrijsko konfiguracijo Siemens WINCC V7.3SE kot svojo osnovno platformo. Komunicira z napravami na terenu prek PLC-ja za doseganje funkcij, kot so spremljanje statusa proizvodnje, nadzor temperature, nadzor motorja in snemanje proizvodnih podatkov.

Kot kitajska tovarna integriramo nadzor opreme prek sistema industrijske avtomatizacije, kar omogoča opremi Reasonable TBLS Equipment zagotoviti stabilne zmogljivosti spremljanja proizvodnje znotraj proizvodne linije TBLS, kar podjetju pomaga centralno upravljati stanje delovanja kritične opreme.

Pregled procesa proizvodne linije TBLS

1. korak: Reakcija gnojnice

Zaženite reaktor za gnojevko, dodajte svinčev oksid in vodo v pravilnem razmerju ter temeljito premešajte. Zmes se prečrpa v reakcijsko posodo, po končani reakciji pa vstopi v impregnacijsko posodo.

2. korak: Filtracija in odvodnjavanje

Gnojnica TBLS v impregnacijski posodi se prečrpa v ploščato in okvirno filtrirno stiskalnico. Po približno 1–2 urah filtracije nastanejo kosmiči in voda se odstrani.

3. korak: hitro sušenje

Material se suši z uporabo plinske peči na vroč zrak, bliskovnega sušilnika in sistema puhala, pri čemer na koncu nastane bel praškast tribazični produkt svinčevega sulfata.

Zbirka izdelkov

Posušen prah se zbira s ciklonom 1# in ciklonom 2# in nato pakira.

Struktura nadzornega sistema

Oprema

Rongsheng Reasonable TBLS Equipment zagotavlja popoln industrijski nadzorni vmesnik, ki operaterjem pomaga razumeti stanje delovanja proizvodne opreme v realnem času.

Glavni nadzorni vmesnik

Pozdravni zaslon

Prikaže status povezave sistemov PLC in WINCC ter zagotavlja osnovne informacije med zagonom sistema.

Zaslon statusa proizvodnje

Prikazuje stanje delovanja opreme:

Zelena: oprema teče

Siva: oprema je zaustavljena

Prikazuje tudi ključne proizvodne parametre:

Reakcijska temperatura kotlička

Temperatura hitrega sušenja

Temperatura toplozračne peči

Tok motorja ventilatorja

Zaslon za nastavitev parametrov

Uporablja se za nadzor delovanja proizvodne opreme in nastavitev parametrov, vključno z:

Nadzor temperature

Nadzor motorja

Nadzor pulza

Kontrola zagona/ustavljanja opreme

Funkcije krmilnega modula

Modul za spremljanje temperature in toka

To območje prikazuje podatke o temperaturi in toku motorja za vsako proizvodno območje.

Modul za nadzor temperature

Vsaka grelna naprava ima neodvisne krmilne funkcije, vključno z:

Start/Stop Control

Nastavitev temperature

Zaščita pred temperaturno histerezo

Na primer: temperatura hitrega sušenja nastavljena na 450 °C; Zgornja mejna histerezna vrednost 3°C; Spodnja mejna histerezna vrednost 2°C

Sistem samodejno ustavi ogrevanje, ko temperatura preseže 453°C in se ponovno zažene, ko temperatura pade pod 448°C.

Krmilni modul motorja

Vsak motor je opremljen z neodvisnimi gumbi za zagon in zaustavitev, prikazano pa je stanje delovanja opreme:

Zelena: teče

Rdeča: ustavljeno

Nadzor vijačnega transporterja

Polžasti transportni trak skladiščnega zaboja podpira:

Lokalni nadzor

Daljinski upravljalnik

Računalniški nadzor

Sistem za nadzor impulza

Impulzni nadzorni sistem v opremi EquipmentRongsheng Reasonable TBLS se uporablja predvsem za nadzor sistema za odstranjevanje prahu.

Utripi so razdeljeni v tri skupine:

12-smerni impulz

3-smerni impulz

5-smerni impulz

Nastavitve parametrov vključujejo:

Čas intervala: običajno 60 sekund

Širina impulza: običajno 2–3 sekunde

Tehnične prednosti: Nadzor industrijske avtomatizacije

Z integracijo sistema PLC in WINCC je dosežen centraliziran nadzor in nadzor proizvodne opreme.

Spremljanje podatkov o proizvodnji v realnem času

Oprema Rongsheng Reasonable TBLS Equipment lahko beleži temperaturo, tok in stanje delovanja opreme za priročno upravljanje proizvodnje.

Alarmni sistem

Ko pride do okvare opreme, sistem prikaže ustrezne informacije o opremi na alarmnem vmesniku.

Nadzor dostopa parametrov

Sistem uporablja nadzor dostopa z uporabniškim imenom in geslom, da zagotovi varnost kritičnih proizvodnih parametrov.
