Opis izdelka

V nenehno razvijajoči se pokrajini proizvodne tehnologije zahteva, da vnaprej naprej najsodobnejša oprema. Nova oprema za proizvodne linije Red Lead je zasnovana tako, da ustreza najvišjim standardom zmogljivosti, zanesljivosti in učinkovitosti. Ta napredni sistem je prilagojen proizvodnji rdečega svinca, ki je kritična sestavina v številnih industrijskih aplikacijah. Spodaj ponujamo podroben pregled ključnih značilnosti in specifikacij te vrhunske opreme.

Proizvodna linija rdečega svinca uporablja nov postopek, ki vključuje neprekinjeno taljenje in pranje v bartonski peči, granulacijo ter globoko oksidacijo in hitro hlajenje v premični postelji. Z uporabo kalcinacije premikajočega se in hitrega postopka hlajenja se trdni delci neprestano premikajo navzdol v gosto stanju, izogibajo se trkom in intenzivnemu trenju, kar ima za posledico zelo nizko stopnjo loma. Reaktor gibljivega ležišča ima visoko toplotno inercijo in minimalna temperaturna nihanja, v celoti izpolnjuje zahteve glede reakcijske temperature. Čas bivanja materiala v premični postelji je dolg in enoten, kar zagotavlja dolg reakcijski čas. Izmenjava toplote med materialom in vročim dimnim plinom nadzoruje temperaturo izpušnih plinov, ki učinkovito uporablja toplotno energijo in vzdržuje preprost sistem. Znotraj postelje se material postopoma premika iz nizke temperature na visoko temperaturo in nato nazaj na nizko temperaturo, kar odpravi nastajanje svinčenih hlapov. V primerjavi z metodo električne peči ta postopek porabi le 30% energije in stane le 20% prvotnega postopka.

Transformacija glavnega stanja:

(1) Najprej taljenje št. 1 elektrolitskega svinca, delavci postavijo elektrolitsko svinca na svinčni hranjenje in ga postavijo v svinčeno talilno peč za taljenje (ta postopek je prekinitvena proizvodnja, cikel hranjenja je 10-12 minut, 52 kg materiala pa se hrani vsakič). Peč s svinčevim talilnim peč se segreje na približno 480 ℃ (postopek taljenja svinca je električno segrevan). Elektrolitično svinec se stopi v tekočino in se skozi zaprto cev teče v prah. Postopek taljenja svinca je popolnoma zapečaten, ne nastane noben svinčev dim, vsi materiali se prenesejo in ne nastane nobena svinčeva žlindra.

(2) Tekoče svinčene prahu in zbiranje prahu svinčene praške je aktivni material za proizvodnjo baterijskih plošč s svinčeno kislino. Je praškasti material kovinskega svinca s plastjo PBO na površini. Nastane s čistim svincem s specifičnim postopkom toplotne oksidacije. Tekoče svinčene peči v peči vstopi v peč, kjer jo mešajo in zasukajo z veliko hitrostjo s centrifugalno silo, pri čemer ohranja temperaturo približno 450-480 ° C. Pod negativnim pritiskom se v peč vtakne zunanji zrak. Vrtenje rotorja zagotavlja, da svinca in zrak prideta v stik med seboj in ustvarita fini svinčen prah z želeno stopnjo oksidacije. Voz na površini svinčene tekočine se oksidira v svinčevem oksidu, praškasta snov z nizko specifično gravitacijo, ki zlahka plava (in vsebuje majhno količino svinca). Sprva oksidirani svinčevi prah se nato prenaša skozi mešalni vijak skozi sekundarni ciklonski separator in filtrirni kanal vrečke, kjer se peletizira in nato pošlje v oksidacijsko peč. Ta proizvodna linija ima inducirani osnutek ventilatorja na enoti za filtriranje ciklona in vrečke. Stroj za svinčeno prah, kolektor prahu in oksidacijska peč delujejo pod negativnim pritiskom. Ta postopek ustvarja svinčeno fume, ki ga zajame ločevalnik ciklona in filter vrečk in ga prevaža do pomnilniškega silosa skupaj s prvotno oksidiranim svinčevim prahom.

Ključni parametri procesa za proizvodnjo rdečega svinca:

1) Temperatura peči, ki raztaplja svinca, je med normalno proizvodnjo nastavljena na 530 ° C.

2) Temperatura pljučne peči je nadzorovana med 430-540 ° C, tok je nadzorovan med 19-30A, inducirani osnutek toka pa nadzoruje med 9-14A. Temperaturo in blažilnik je treba ustrezno prilagoditi na podlagi dejanskih pogojev. PB% čiščenega prahu, ki je v peči, je treba nadzorovati pod 10%.

3) Granulacijski boben mora delovati vsaj 20 minut, velikost delcev pa je treba nadzorovati med 12-18 mrežico. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, provinca Jiangsu, industrijski park Jingjiang

4) Med normalno proizvodnjo zaprte oksidacijske peči se temperatura zgorevalne komore nadzira med 600-950 ° C za peči zemeljskega plina in 400-750 ° C za električne peči. Temperature zgornjega, srednjih, spodnjih in spodnjih nižinskih odsekov premikajoče se ležišča so nadzorovane na naslednji način:

Temperatura dovoda zgornjega odseka dimnega plina: 360-530 ° C, temperatura oksidacije zgornjega odseka: 420-530 ° C; Temperatura dovoda v dimnem plinu srednjega odseka: 360-530 ° C, Temperatura oksidacije srednjega odseka: 400-500 ° C; Temperatura dovoda v dimnem plinu nižjega odseka: 400-530 ° C, Temperatura oksidacije spodnjega dela: 400-500 ° C; Temperatura dovoda dimnega plina nižjega nižja: 340-510 ° C, temperatura oksidacije nižjega nižja: 340-510 ° C. Temperature vsakega odseka temeljijo predvsem na temperaturi oksidacije. Končni pretok praznjenja izdelka je nadzorovan pri 3,4 kg/m.

Proces proizvodnje je opisan na naslednji način: št. 1 Elektrolitično svinec je ročno nameščen na tekočem traku in se stopi v svinčni talilni peči (ta postopek je prekinjen, s krmnim ciklom 10-12 minut in 52 kg svinca na naboj). Talilna peč se segreva na približno 480 ° C (med postopkom taljenja svinca se uporablja električno ogrevanje). Elektrolitično svinec se stopi v tekoče stanje (proizvedena je količina sledilne žlindre) in nato skozi zaprti cevovod teče v naslednjo peč Barton Pulvering. Postopek taljenja svinca je popolnoma zaprt, ne ustvarja svinčevega dima ali prahu. Vsi materiali so v celoti preneseni. Po pljučni peči se doda valjčni granulator. Ko svinčeni prah vstopi v granulator, se samodejno doda majhna količina nevtralne vode, da služi kot veziva za naslednje procese sintranja in oksidacije, pri čemer ohranja negativni tlak v oksidacijski peči. Pri sobni temperaturi se granulirani svinčeni material, ki ga proizvede proces praševanja, neprekinjeno odvaja iz granulatorja in se samodejno dovaja v sintranje in oksidacijsko peč. Granulator bobna je popolnoma zapečaten in opremljen z napravo za samodejno hranjenje (dodajanje vode). Zgoraj je nameščen kolektor plina. Ustvarjen izpuh s svinčevim prahom se zbira in obdela v filtru z vrečki. Zadržani svinčevi prah se vrne v proces praševanja, izpušni plin pa se obdela z vodnim razpršilom, preden se odvaja skozi izpušni sklad. Izpušni plini, ki ga ustvarijo peč, oksidacijska peč, drobilniki in embalažni odseki, se zdravi z vrečkami. Zadržani svinčevi prah se nato prenese na odsek granulacije bobna, obdelan v zbiralniku prahu z visoko učinkovito in se vrne v prah peči. Izpušni plini nato vstopijo v sistem za razprševanje z vodo. Zadržani prah s svinčevim fumom, obdelan v filtru vrečke, se vrne na odsek peči in embalaže za prah, izpušni plini pa vstopi v sistem za razprševanje vode.

1. odsek za rezkanje Barton

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
1	Velika / majhna kombinacija svinčeve košarice	4	Q235 okvir, 10# kanalsko jeklo, Ravna plošča 10 mm	Huarong	NSK ležaji (6206/6207), Univerzalni motor (sekundarna energetska učinkovitost), Guomao reduktor (BWD1-59-Y0,75-Cz) (BWD31-731-Y0,75-Cz)	220010001400	0,8t/set	0,75kW/enota
2	Svinčeno talilno peč	4	Nerjavno jedro peči 310s, debelina 12 mm, lupina 3 mm, Pokrov peči 12mmq235, Ogrevalna cev 310Sφ16mm*1,5 mm, Izolacijski sloj 300 mm	Huarong	Notranje ogrevanje in zunanje ogrevanje, Temperatura oblikovanja opreme je 0-550 ℃, Opremljen s temperaturnim senzorjem	130011001650	1.5T/set	Zunanje18KW/enota Notranja 24KW/enota
3	Busφ1380	4	310s nerjavno jeklo, Barrelφ12mm 304 nerjavno jeklo, Bottomφ80mm, zunanja lupina Q235 3mm, Izolacijski sloj 80 mm, Glavni gredi110mm	Huarong	310s nerjaveče jeklo (zdrži temperaturo 1180 ° C), Univerzalni motor (raven energetske učinkovitosti 2), NSK ležaji, temperaturno območje oblikovanja opreme 0-600 ° C, Opremljen s temperaturnim senzorjem, hitrost 210 vrt / min	270018002550	3.0t/set	30kW/enota
4	nadzorna omara	4	1,5 mm za telo škatle in 2,0 mm za vrat	Šanghaj Haofuman	Z zaslonom na dotik	8008002000	0,2/enota

2. Oddelek za granulacijo

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
1	mlinček	4	Hitrost vretena 3900R/min, Mletje finosti 320 MESH, izhod 480kg/h, Volumen zraka pri iztoku 2170m³/h (brez obremenitve), Hitrost zraka pri vtičnici 35m/s (brez obremenitve)	Changzhou Wuhan Airlines	Vključno z okvirjem, pokrovom, kompenzator, amortiber šok, V-BELTC4064	1100580840	1.5T/set	30kW/enota
2	30kW motor	4	Sekundarna energetska učinkovitost	globalno	Škripec
3	Stroj za granulacijo	4	Barrel Sus304 (6 mm), okvir 16#	Huarong	Opremljen s prahom komore Q235 (1,5 mm), Guomao reduktor (CZQ350-8-11), Huanqiu motor (sekundarna energetska učinkovitost)	280012502000	1.4t/enota	7,5kW/enota
4	dvigalo	1		Yangzhou plastična čudeža	Ogljikovo jeklo, Vedro verižno kovinsko vedro (nerjavno jeklo)	10005006000	2.5T/set	3KW/enota
5	Skirtconveyor	2	Dolžina: 9500 mm, širina (transportna površina) 400 mm, hitrost 10m/min	Yangzhou plastična čudeža	Ogljikovo jeklo, PVC krilo rob, popolnoma zapečateno z dvema hrsačama in prejemanjem korita, izhod 40t/dan	9500400500	1.5T/enota	3KW/enota
6	Nadzorno polje (z zaslonom na dotik)	2		Šanghaj Haofuman		43010001000	0,1t/enota
7	Skladiščni rezervoar	1	Sus304 (3 mm), zvezek 1,8m³	Huarong		Φ1200*7000	2T/enota

3. Odsek za odstranjevanje prahu

Serijska številka

Ime naprave

Število enot

Parametri naprave

Proizvajalec

Pripomba

Dimenzije

teža

moč

1

72-vrečka zbiralnik impulznega prahu

10

Področje filtracije 54㎡,

Koncentracija prahu <15 g/m³,

Učinkovitost 99,5%, polje Q235 (3 mm)

Huarong

Vključno z impulzno vrečko,

krmilnik,

separator oljne vode,

Univerzalni motor (raven energetske učinkovitosti 2),

NSK ležaj (FC207),

Guomao reduktor (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/enota

1,5kW/enota

2

11KW ventilator

6

Stanovanje Q235 (4 mm)

Nantong Gaonan

Vključno z uvozom in izvozom,

Globalni motor (sekundarna energetska učinkovitost)

1000*800*1500

0,4t/enota

11kW/enota

4. presejalni razdelek

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
1	Šesterokotni sito	2	Stanovanje Q235 (3 mm), zaslon sus304 (10 mreže, 18 mreže)	Huarong	NSK6312, strojne noge 120603 kvadratna cev, Huanqiu motor (sekundarna energetska učinkovitost), Guomao reduktor (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/set	1,5kW/enota
2	Drobljenje	2	Stanovanje Q235 (12 mm), zaslon sus304 (12 mreže)	Huarong	Guomao reduktor (BWD3-43-Y2.2-2P), Huanqiu motor (sekundarna energetska učinkovitost)	1000300400	0,3t/enota	2.2kW/enota
3	KORAK	20	Valj Q235 (3 mm), Strojno stopalo l5#, Prostornina 0,15㎡	Huarong		Q159*5000	1.1t/enota
4	Kontrolna škatla	2		Šanghaj Haofuman	Z zaslonom na dotik	43010001000	0,1/enota
5	Prenos Augerja	6	Shell Material Sus304, φ133*4.5	Huarong	Guomao reduktor (BWD2-43-Y1.5-2P), Huanqiu motor (sekundarna energetska učinkovitost), NSKFC207	Φ159*4000	0,8t/set	1,5kW/enota

5. Odsek za sintranje

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
1	Sintranje premikajoče se postelje	6	Valj telesaφ650mm, Material sus304 (6 mm), Dolžina oksidacije 8m, Senzor temperature 17 točk Nadzor	Huarong	Vključno z glavno cevjo, plinskim ventilom, kompenzator, metuljski ventil	1200*7500	2.5T/set
2	Stekleni rotorflowmeter	6	plin	Tovarna instrumentov Dongtai		15005001500	0,3t/enota
3	Pol konfinirani silo	6	Sod Q235 (3 mm)	Huarong		Φ800*1200	0,3t/enota
4	Furniceelektrična peč za gorivo	6	Lupina sus310s (6 mm), Ogrevalna cev Sus310S, φ12.5*1.5	Huarong		Φ400*2500	0,8t/set	80kW/enota
5	72-vrečka zbiralnik impulznega prahu	6	Področje filtracije 54㎡, Koncentracija prahu <15 g/m³, učinkovitost 99,5%, Okvir Q235 (3 mm)	Huarong	Vključno z impulzno vrečko, krmilnikom, separator oljne vode, Univerzalni motor (raven energetske učinkovitosti 2), NSK ležaj (FC207), Guomao reduktor (BWD2-43-Y1.5-2P)	250015003900	2.5T/enota	1,5kW/enota

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
6	11kwfan	6	Stanovanje Q235 (4 mm)	Nantong Gaonan	Vključno z uvozom in izvozom, Globalni motor (sekundarna energetska učinkovitost)	10008001500	0,4t/enota	11kW/enota
7	L51 puhalo korenin	6	Hitrost 980r/min, dovodni tok 13,6m³/min, Opremljen s 6-stopenjskim motorjem 380V11KW	Shandong Ruibo	Vključno z vhodnimi in izhodnimi dušilniki in bazo	100008001000	1T/enota	15kW/enota
8	Hladilna postelja	6	Sod Q235 (6 mm)	Huarong		8005001000	0,3t/enota
9	Končni izdelek izdelka, vibrirajoči stroj	6	Sod Q235 (6 mm)	Huarong		400400500	0,1t/enota
10	Krmilna omara (WithPLC, zaslon na dotik)	3		Šanghaj Haofuman		4508001850	0,25/enota

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
11	Spiralni pavder	6	Stanovanje Q235, Φ89*4.5	Huarong	Guomao reduktor (BWD1-43-Y0.75-2P), Huanqiu motor (sekundarna energetska učinkovitost)	8008001600	0,3t/enota	0,75kW/enota
12	Hranilnik	2	Stanovanje Q235, Φ219615000	Huarong	Guomao reduktor (BWD3-43-Y2.2-2P), Huanqiu motor (sekundarna energetska učinkovitost)	40040015000	0,8t/set	2.2kW/enota
13	Škatla za shranjevanje	1	Stanovanje Q235 (6 mm)	Huarong			1T/enota
14	Računalniki in monitorji	1		znamka

6. Oddelek za odvzem prahu izpušnih plinov

Serijska številka	Ime naprave	Število enot	Pripomba	Dimenzije	teža
1	Soba za predhodno obdelavo	1
2	Q = 75000M3/h	1	Z diferencialnim prikazom tlaka in krmilnikom programa čiščenja
3	HEPA filter	27
4	inducirani osnutek ventilatorja	1	Q = 75000m3/h, P = 3800PA spremenljivi frekvenčni motor, K = 110-132KW
5	Platforma za testiranje	1
6	Izpušna cev in okvir	1	φ1450*4mm h = 18m
7	Elektronski krmilni sistem	1	Delta pretvornik

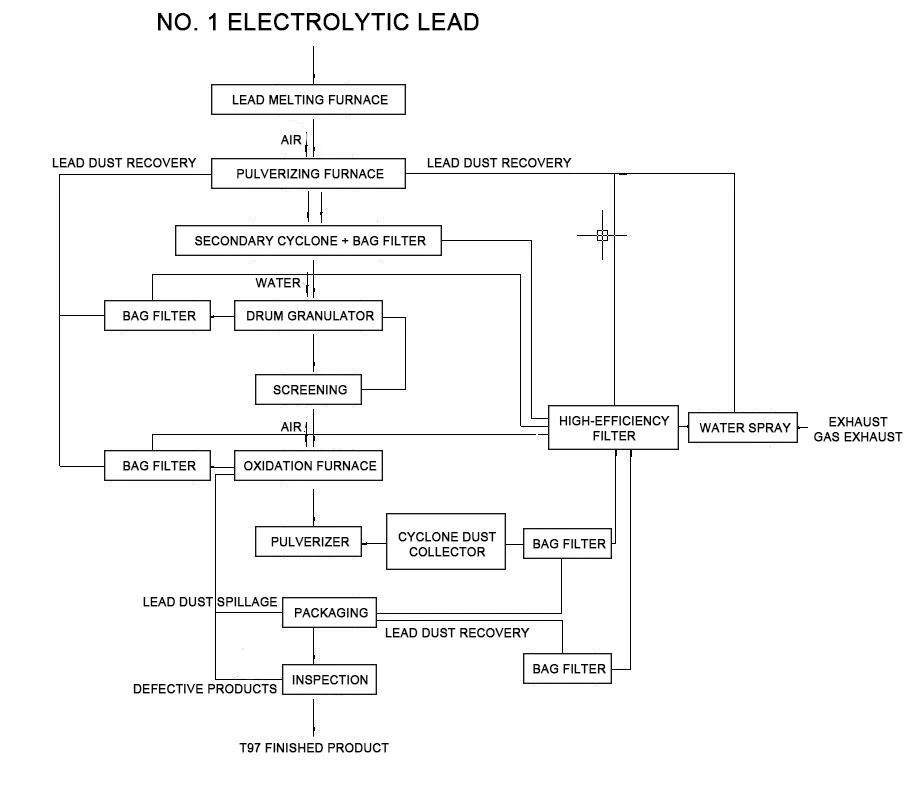

Proces proizvodne linije zrnate rdeče barve:

Red Lead Production Line Equipment

Seznam opreme za proizvodno linijo zruševanja granule (posebna)

Oddelek za drobljenje

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
1	Silo, vijačni transporter	2	Ohišje Q235, φ89*4.5	Huarong	Motor za regulacijo hitrosti	8008001600	0,3t/enota	1,5kW/enota
2	Ultrafine pulverizer	2	Hitrost vretena 3900R/min, Mletje finosti 320 MESH, izhod 480kg/h, Volumen zraka pri iztoku 2170m³/h (brez obremenitve), Hitrost zraka pri vtičnici 35m/s (brez obremenitve)	Shengzhou, Zhejiang	Vključno z okvirjem, pokrovom, kompenzatorjem, amortiber šok, Univerzalni motor (sekundarna energetska učinkovitost)	22009001800	1.5T/set	Gostitelj 22KW/enota Razširitev 4KW/enota
3	72-vrečka zbiralnik impulznega prahu	2	Področje filtracije 54㎡, Koncentracija prahu <15 g/m³, učinkovitost 99,5%, Okvir Q235 (3 mm)	Huarong	Vključno z impulzno vrečko, krmilnikom, separator oljne vode, električni ventil, Univerzalni motor (raven energetske učinkovitosti 2), NSK ležaj (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2T/enota	1,5kW/enota
4	18,5kW oboževalec	2	Stanovanje Q235 (4 mm)	Nantong Gaonan	Vključno z uvozom in izvozom, globalnim motorjem (sekundarna energetska učinkovitost)	12006001500	0,6t/enota	18,5kW/enota
5.	72-vrečka zbiralnik impulznega prahu	2	Področje filtracije 54㎡, Koncentracija prahu <15 g/m³, učinkovitost 99,5%, Okvir Q235 (3 mm)	Huarong	Vključno z impulzno vrečko, krmilnikom, separator oljne vode, električni ventil, Univerzalni motor (raven energetske učinkovitosti 2), NSK ležaj (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1T/enota	1,5kW/enota

Serijska številka	Ime naprave	Število enot	Parametri naprave	Proizvajalec	Pripomba	Dimenzije	teža	moč
6	Nadzorno polje (WithPLC, zaslon na dotik)	2		Šanghaj Haofuman		43010001000	0,1/enota
7	7,5kW ventilator	2	Stanovanje Q235 (4 mm)	Nantong Gaonan	Vključno z uvozom in izvozom, Globalni motor (sekundarna energetska učinkovitost)	600600800	0,3t/enota	7,5kW/enota
8	Gravitacijski stroj za samodejno embalažo	2	Kapaciteta embalaže: 40-100 vrečk/uro, Območje tehtanja: 25 kg/torba, Natančnost tehta ± 0,2-0,3%, moč 5,5kW	Wuxi Bangyao	Hitrost šivanja: 1800 vrtljajev, Debelina šiva: 8 mm, Dolžina šiva: 6,5-11 mm, samodejno lomljenje niti	200010002500	1.5T/set	5,5kW/enota
9	Zvezdni podajalnik	4	V = 60-80 ℃, zračni tlak 7236, pretok 3167, hitrost 2800R/min	Jiangyin fuksin		400*800	0,2t/enota	1,5kW/enota
10	Skladiščni rezervoar	2	Sus304 (6 mm), zvezek 1,8m³	Huarong	Barrel Sus304 (6 mm)	Φ1800*3000	1.2T/enota

Proces drobljenja proizvodne linije:

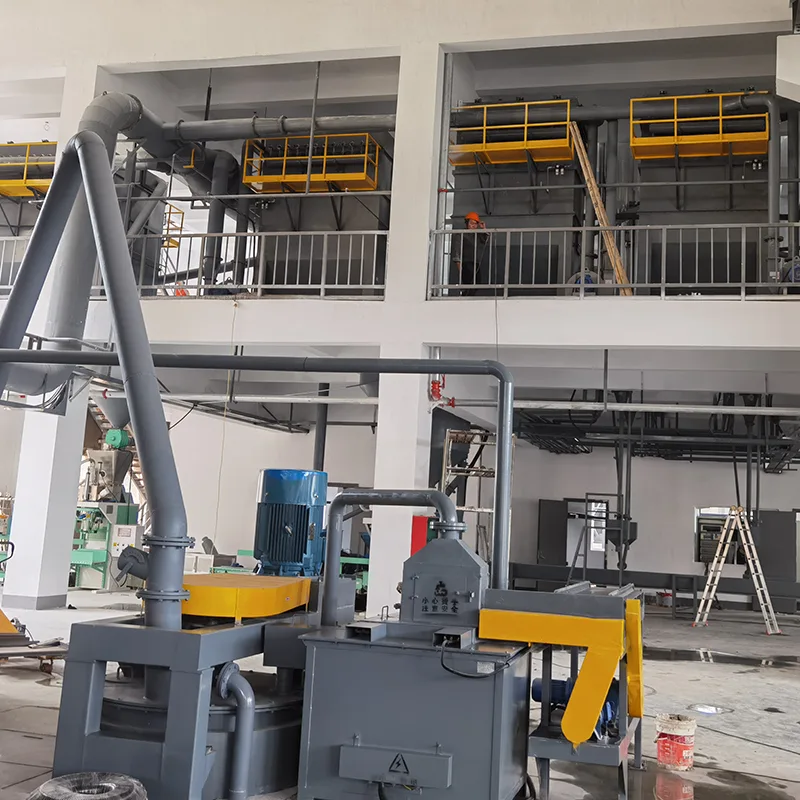

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Zakaj izbrati novo opremo za proizvodnjo rdečega svinca?

· Optimizirana uspešnost: Zagotavlja, da se rdeča svinec proizvaja z najvišjo možno kakovostjo, pri čemer izpolnjuje zahteve sodobnih industrijskih standardov.

· Stroškovno učinkovito: Kljub naprednim funkcijam je oprema zasnovana tako, da je stroškovno učinkovita, saj ponuja visok donosnost naložbe.

· Vsestranskost: primerna za široko paleto aplikacij, od tradicionalnih industrij do nastajajočih sektorjev.

· Podpora in storitve: podprta s celovito podporo in storitvijo, ki zagotavlja, da se lahko uporabniki zanašajo na opremo za dolgoročno poslovanje.
