Kako razumeti kode modelov črpalk? Vodnik po serijah centrifugalnih črpalk DG, D, CQ in drugih

Pri izbiri industrijskih črpalk se inženirji in nabavne ekipe pogosto srečujejo s kodami modelov, kot so DG, D, CQ, CD in druge kombinacije črk.

Mnogim kupcem so lahko te črke videti kot preprosta imena izdelkov. Vendar pa kode modelov črpalk običajno vsebujejo uporabne informacije o seriji izdelkov, konstrukcijski zasnovi ali kategoriji uporabe.

Vendar je treba upoštevati eno pomembno točko: ni univerzalnega standarda za poimenovanje črk modela črpalke. Različni proizvajalci lahko različno definirajo svojo serijo izdelkov. Zato mora biti točen pomen kode črpalke vedno potrjen s tehničnimi dokumenti proizvajalca.

Ta članek vzame vodoravno večstopenjsko centrifugalno črpalko serije DG kot primer, da pojasni, kako se na splošno razumejo kode modelov črpalk in kako je mogoče razlikovati med različnimi serijami črpalk.

Kaj pomenijo črke v modelih črpalk?

Modeli industrijskih črpalk so običajno sestavljeni iz črk, številk in simbolov. Črke običajno označujejo serijo črpalke ali strukturno kategorijo, medtem ko številke pogosto zagotavljajo informacije v zvezi s konstrukcijskimi parametri.

Na primer:

Horizontalna večstopenjska centrifugalna črpalka serije DG

V tem modelu:

• DG predstavlja serijo črpalk
• Naslednje številke, odvisno od proizvajalčevih pravil za poimenovanje, lahko predstavljajo konstrukcijske parametre, kot so pretok, višina ali število stopenj

Vendar se točen pomen med proizvajalci razlikuje. Kupci ne smejo soditi črpalke samo po črkah v imenu modela. Popolne specifikacije izdelka in tehnična dokumentacija so še vedno osnova za izbiro črpalke.

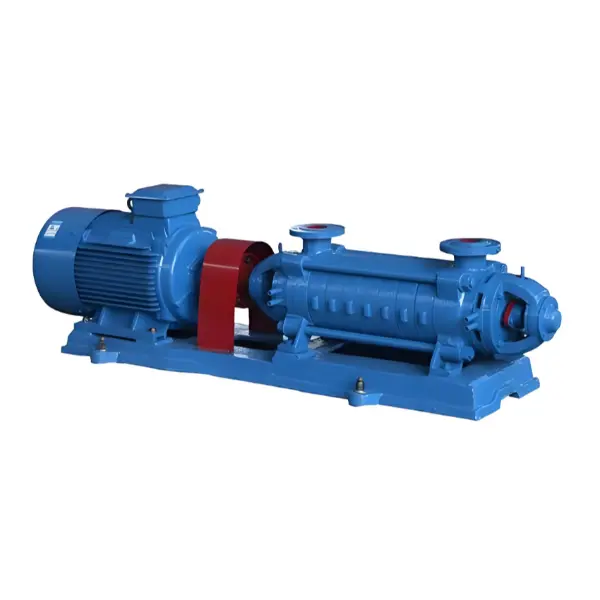

Kaj pomeni "DG" v črpalki serije DG?

Horizontalna večstopenjska centrifugalna črpalka serije DG je vrsta industrijske centrifugalne črpalke z vodoravno, enosesalno, večstopenjsko strukturo.

Črpalka serije DG na splošno vključuje naslednje strukturne značilnosti:

• Horizontalna zasnova namestitve
• Enojna sesalna struktura
• Večstopenjska razporeditev rotorja
• Sekcijska zasnova telesa črpalke
• Komponente rotorja, vključno s tekači in izravnalnim diskom

Črpalka serije DG je zasnovana za pretakanje tekočin, ki ne vsebujejo trdnih delcev in nimajo korozivnih lastnosti.

V skladu s specifikacijami izdelka je veljavno temperaturno območje tekočine:

-20°C do 105°C

Vhodni tlak mora biti:

Manj kot 0,6 MPa

Kako razumeti številke v modelih črpalk?

Poleg črk pomembne informacije dajejo tudi številke v modelih črpalk.

Na primer, nekateri modeli večstopenjskih centrifugalnih črpalk lahko uporabljajo oblike, kot so:

DG46-50×6

V tej vrsti zapisa poimenovanja:

• DG - serija črpalk
• 46 — običajno povezano z indikacijo pretoka
• 50 — običajno povezano z enostopenjskim prikazom glave
• 6 — število stopenj črpalke

Vendar lahko različni proizvajalci uporabljajo različne metode poimenovanja.

Pri izbiri črpalke je treba preveriti številko modela skupaj z:

• Zahteve za pretok
• Zahteve za glavo
• Lastnosti tekočine
• Delovna temperatura
• Pogoji namestitve

Zakaj obstajajo različne serije črpalk?

Industrijske aplikacije imajo različne operativne zahteve. Proizvajalci običajno razvijejo različne serije črpalk glede na strukturo črpalke, hidravlično zasnovo, metode tesnjenja in pogoje uporabe.

Struktura črpalke

Različne serije imajo lahko različne strukture, kot so:

• Vodoravno ali navpično oblikovanje
• Enostopenjska ali večstopenjska struktura
• Različne ureditve sesanja

Vsak dizajn je razvit za posebne zahteve uporabe.

Hidravlična zasnova

Notranja hidravlična zasnova črpalke vpliva na prenos energije tekočine.

Večstopenjska centrifugalna črpalka uporablja več rotorjev, nameščenih na rotorju, medtem ko enostopenjska črpalka uporablja eno rotorje. Strukturna razlika vpliva na izbiro črpalke za določen sistem.

Zasnova tesnila gredi

Serije črpalk se lahko razlikujejo tudi po ureditvi tesnjenja.

• Mehansko tesnilo
• Tesnilo pakiranja

Ustrezna tesnilna struktura je odvisna od konstrukcije črpalke in delovnih zahtev.

Kakšna je razlika med črpalkama serije DG in D?

V mnogih tradicionalnih klasifikacijah črpalk so črpalke serije D in DG povezane s strukturami horizontalnih večstopenjskih centrifugalnih črpalk.

Vendar pa je natančna razlika med D in DG odvisna od proizvajalčeve klasifikacije izdelkov.

Ni točno, če preprosto domnevamo, da je DG vedno boljši od D ali da sta D in DG popolnoma različni vrsti črpalk.

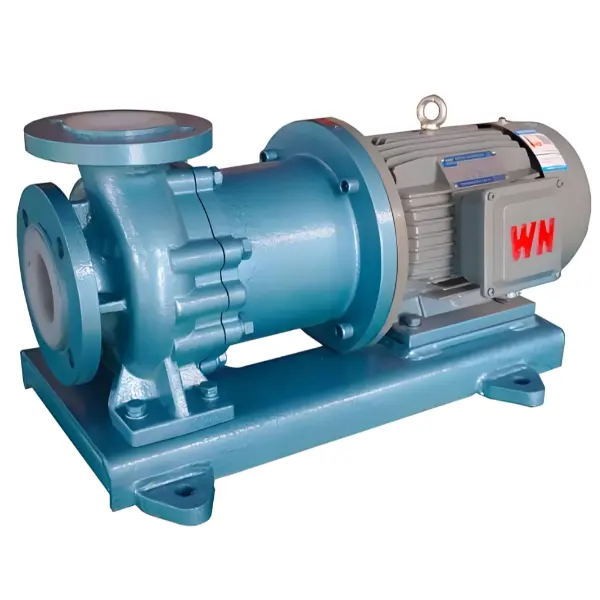

Kaj pomeni CQ v modelih črpalk?

Za razliko od črpalk serije DG CQ ni univerzalna okrajšava, ki jo uporabljajo vsi proizvajalci črpalk.

Različna podjetja lahko uporabljajo CQ kot kodo serije izdelkov za različne izvedbe črpalk.

Pri preverjanju črpalke serije CQ morajo kupci potrditi prek:

• Katalog proizvajalca
• Specifikacije izdelka
• Tehnične risbe
• Opisi izdelkov

Pravilna razlaga je odvisna od proizvajalčevega sistema razvrščanja.

Kako hitro prepoznati pravo serijo črpalk?

Potrdite črpalni medij

Prvi pregled:

• Kakšna tekočina bo prenesena?
• Ali vsebuje trdne delce?
• Ali je jedko?

Na primer, črpalka serije DG je zasnovana za tekočine brez trdnih delcev ali korozivnih lastnosti.

Preverite pogoje delovanja

Pomembni pogoji vključujejo:

• Temperatura tekočine
• Vhodni tlak
• Sistemske zahteve

Razumeti strukturo črpalke

Pred izbiro črpalke preverite:

• Enostopenjska ali večstopenjska zasnova
• Vodoravna ali navpična struktura
• Vrsta sesanja

Preglejte popolne tehnične informacije

Ime modela črpalke je le prvi korak. Strokovna izbira mora upoštevati tudi specifikacije izdelka, tehnične risbe, delovne zahteve in priporočila proizvajalca.

Zakaj bi morali kupci razumeti kode modelov črpalk?

Boljša komunikacija z dobavitelji

Poznavanje osnovnega pomena serije črpalk pomaga kupcem, da jasneje opišejo svoje zahteve.

Izogibajte se napačni izbiri

Razumevanje razvrstitev črpalk zmanjša tveganje izbire črpalke samo na podlagi videza ali cene.

Lažja primerjava izdelkov

Kupci lahko učinkoviteje primerjajo različne družine črpalk z razumevanjem njihovih strukturnih razlik.

Kode modelov črpalk, kot so DG, D in CQ, se uporabljajo za identifikacijo različnih serij črpalk ali konstrukcijskih kategorij.

Horizontalna večstopenjska centrifugalna črpalka serije DG predstavlja zasnovo črpalke z vodoravno, enosesalno, večstopenjsko strukturo za prenos ustreznih čistih tekočin pod določenimi delovnimi pogoji.

Vendar samo črke črpalke ne morejo ugotoviti, ali je izdelek primeren za določeno uporabo.

Pravilna metoda izbire je oceniti celotne delovne pogoje, vključno s črpanim medijem, temperaturo, zahtevami glede tlaka, pogoji namestitve in tehničnimi specifikacijami, ki jih zagotovi proizvajalec.
