Od toplotnega inženirstva do karoserij rudarskih tovornjakov: zakaj rešujemo pokanje zvarov z nadzorom napetosti

Ko se karoserija težkega rudarskega prekucnika pokvari, se razpoka redko začne na sredini jeklene plošče. Začne se pri varjenju – natančneje v območju toplotnega vpliva.

To ni problem rudarjenja. To je problem metalurgije.

In to je problem, ki ga rešujemo že več kot desetletje – ne v rudarstvu, ampak v proizvodnih linijah svinčevega oksida, kjer so visokotemperaturne obremenitve in spremembe kristalne strukture vsakodnevna inženirska realnost.

Spregledani temeljni vzrok

Za večino strukturnih okvar v karoserijah rudarskih tovornjakov so krive preobremenitve ali težke vlečne ceste. Toda naša analiza napak na terenu pripoveduje drugačno zgodbo:razpoka se začne na HAZ, ne na točki največje mehanske obremenitve.

To ni ugibanje. Izhaja iz dolgoletnega dela toplotnega inženiringa – oblikovanja opreme, ki dan za dnem obvladuje cikle visokotemperaturne obremenitve.

Nismo začeli kot proizvajalec rudarske opreme. Vendar razumemo, kaj se zgodi z jeklom pod vročino in obremenitvijo. In to razumevanje zdaj vodi našo gradnjokaroserije za težka rudarska prekucnika.

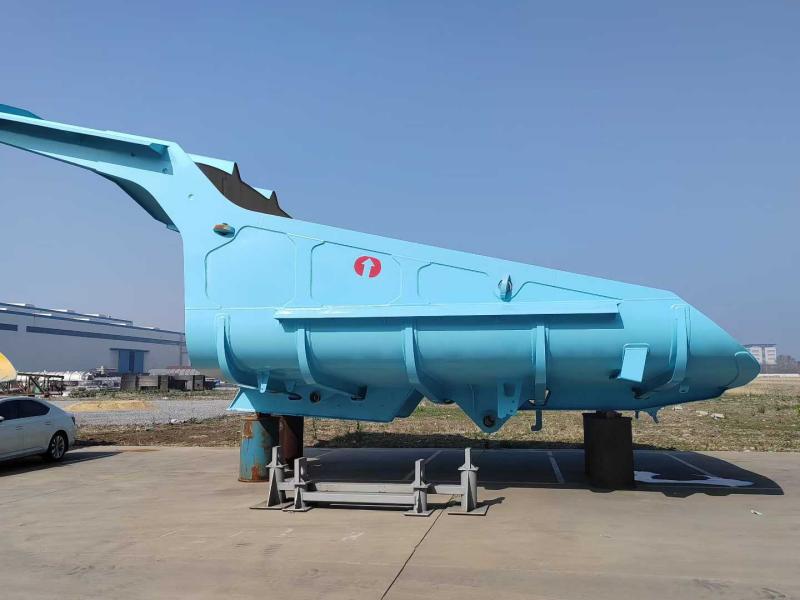

Ena linija izdelkov: karoserije tovornjakov razreda 50–100 ton

Trenutno izdelujemo karoserije za težke rudarske tovornjake50-tonski do 100-tonski rudarski tovornjaki z mehanskim pogonom, ki pokriva glavne platforme šasije, vključno s Caterpillarjem, Komatsujem, BelAZ in XCMG.

Ključne specifikacije:

• Talna plošča: 16–20 mm NM450 + 10 mm obrabna obloga
• Stranska plošča: 10–12 mm NM400
• Prostornina (SAE 2:1): 35–45 kubičnih metrov
• Nakladalna višina: optimizirana za 5–6 m padca hidravličnega bagra

Za razliko od tradicionalnih pravokotnih teles z ravnim dnom, naša zasnova uporablja aprofil brez vratz neprekinjenim ukrivljenim podom.

Zakaj? Ker običajna ravna tla ohranijo3–5 ton lepljivega materiala na cikel— in to je tri do pet ton izgubljenega tovora, plus ročno čiščenje.

Trije tehnični temelji

1. Neprekinjen naklon 13° ("Live Floor")

Tla se nenehno dvigujejo pri13 stopinjod ščitnika kabine do zadnje konice. Ko se dvigalo zaskoči, delo opravi gravitacija – breme se zlomi in zdrsne v enem gibu. Brez kopanja. Brez zabijanja. Brez prenosa nazaj.

2. Bi-Grade materialna strategija: NM400 + NM450

Ne uporabljamo ene vrste jekla za celotno telo. Profil obrabe ni enakomeren — zato tudi specifikacija materiala ne bi smela biti.

Ta kombinacija je zasnovana za obvladovanje500 kg+ balvanipadec z višine (NM400 absorbira udarce), medtem ko so tla odporna na stalno drgnjenje (NM450 je odporen na obrabo).

Zahteve za varjenje: NM400 zahteva predgretje na 150°C; NM450 zahteva strožji nadzor parametrov.

3. Okostje s petimi vzdolžnimi in devetimi prečnimi rebri

Simulacije FEA so pokazale, da se napetostni zlomi običajno začnejo pri varjenih šivih med tlemi in ojačitvami. Naš odgovor: integrirajte nosilno strukturo v lupino.

Zunanji"pet vzdolžnih, devet prečnih" zasnova rešetkedeluje kot nosilec, distribucija60+ tonmase tovora čez celotno tirnico šasije. To preprečuje zvijanje "bananinega olupka", ki je običajno pri konkurenčnih izdelkih.

Dodatni funkcionalni elementi oblikovanja

Sprednja streha pri 45°:Dva namena — odvrniti padajoče balvane stran od kabine in povečati udarno zmogljivost brez dvigovanja težišča.

Ojačan zadnji rob:Opremljen z dvojno debelim obrabnim trakom NM450. Rudarska mesta običajno vlečejo nazaj, da očistijo odlagališča. Ta zasnova preprečuje deformacijo zadnjega roba in ohranja pravilno tesnjenje, če so opremljena zadnja vrata.

Nadzor kakovosti + globalna dostava

Vsako telo je podvrženopregled magnetnih delcev (MPI)pred peskanjem in barvanjem za odkrivanje napak na podpovršinskem zvaru. Standardna je toplotna obdelava za blažitev napetosti po varjenju.

Dostava:Enodelna varjena konstrukcija. Posode z ravnimi stojali ali posode za razsuti tovor. Dvokomponentni epoksi temeljni premaz (zaščita pred korozijo za pomorski tovor) in poliuretanski zaključni premaz (UV odpornost).

Podpora na kraju samem:Nudimo tehnično vodenje za prve namestitve.

Zakaj je to pomembno

Rudarska industrija porabi milijone za obrabne plošče in strukturna popravila. Toda večina te porabe obravnava simptome, ne temeljnih vzrokov.

Karoserijo težkega rudarskega prekucnika obravnavamo kot toplotno-mehanski sistem, ne le kot jekleno škatlo. Ista inženirska disciplina, ki nadzira toplotno obremenitev v pečeh s svinčevim oksidom, zdaj velja za zvarne šive pod udarnimi obremenitvami vlečne ceste.

Težava ni v tem, da se jeklo obrabi. Gre za to, da najprej odpovejo zvari. In to je v osnovi problem toplotnega stresa.

Zgodilo se je, da smo zadnje desetletje porabili za učenje, kako to rešiti.
